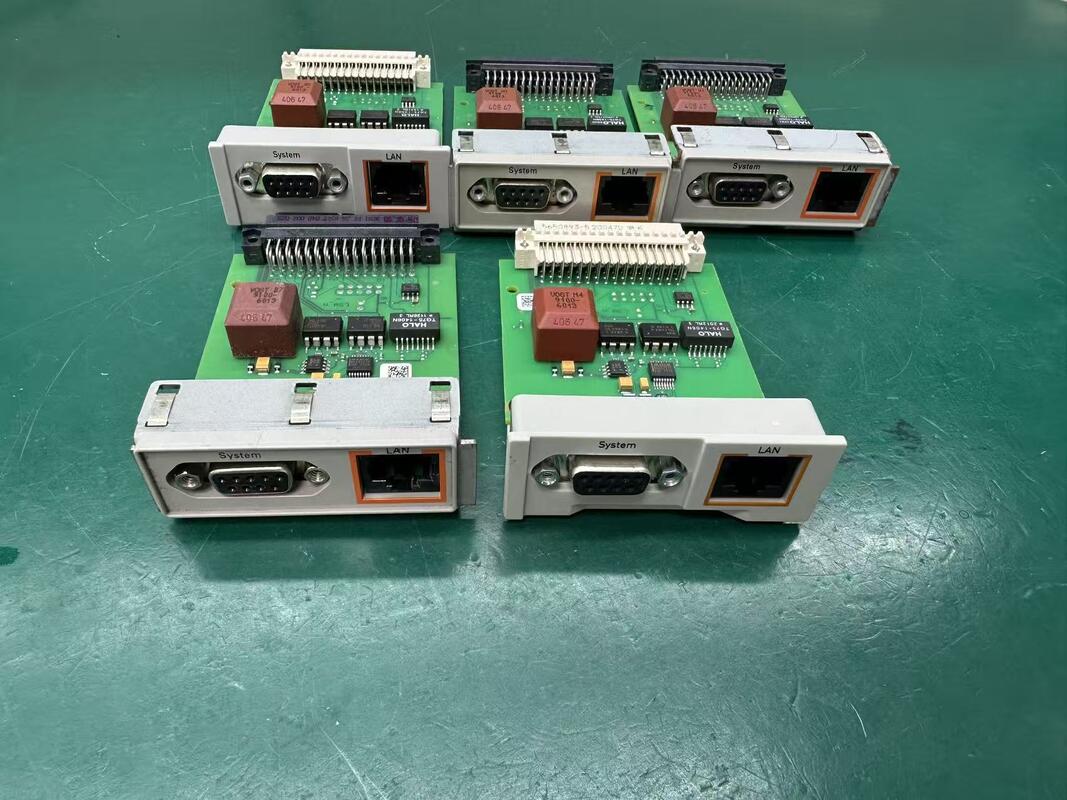

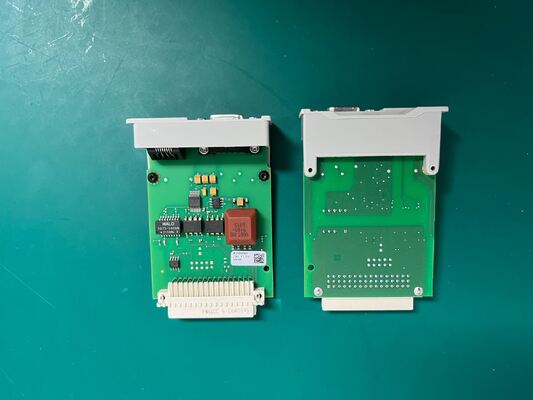

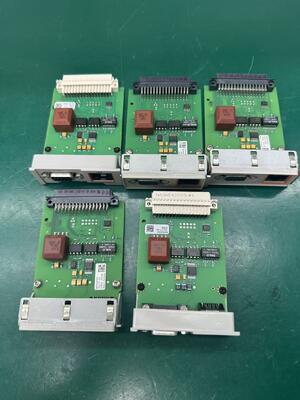

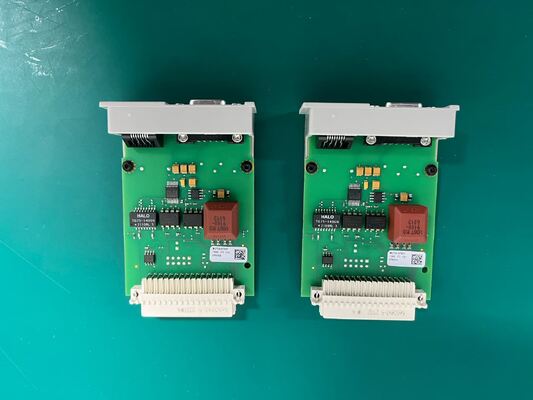

بطاقة شبكة (واجهة LAN) فيليب أفالون FM20 / FM30 مراقبة الجنين

معلومات أساسية

• النموذج: فيليب أفالون FM20 (M2702A) ، FM30 (M2703A)
• نوع واجهة الشبكة المحلية: إختياري وحدة واجهة النظام المتكاملة LAN/RS232 (الخيار J70، رقم الجزء M2703-67501)
• معيار الواجهة: 10BASE-T Ethernet (IEEE 802.3)
• السرعة و النسخة الثنائية:10 ميجابايت في الثانية نصف مزدوج فقط(لا يوجد تفاوض تلقائي، لا يوجد دعم 100 ميجابايت في الثانية)

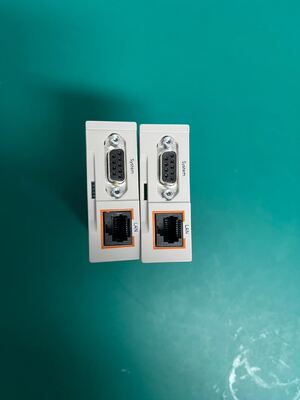

• الميناء: ربط RJ45 الإناث (اللوحة الخلفية)

تكوين الشبكة

• تعيين عنوان IP:
  • تكوين IP الثابت يدوي (من خلال قائمة إعداد الشاشة)
  • تلقائي عن طريقالـ BOOTP(DHCP غير مدعومة بشكل أصلي ؛ مطلوب خادم BOOTP لـ IP الديناميكي)

• بروتوكولات الشبكة:
  • TCP/IP (IPv4 فقط)
  • إشارة الاتصال (CI) الرسائل: أوضاع البث / Unicast (لـ OB TraceVue / IntelliSpace Perinatal)

• الأنظمة المدعومة: أنظمة مراقبة الأمراض التوليدية IntelliSpace Perinatal (E.0+) ، OB TraceVue
• دعم واجهة مزدوجة: LAN + RS232 المعزولة (MIB/IEEE 1073) للاتصال المتوازي EMR/نظام المراقبة (قراءة فقط عبر RS232)

الكهرباء والسلامة

• العزلة: معزول بالكامل عن طريق الغلاف الكهربائي (من الدرجة الطبية ، وفقًا لمعيار IEC 60601-2:2014 / EN 60601-2:2015)
• الامتثال للمخاطر الإلكترونية: IEC 60601-1-2، ICES-003 (كندا)
• استهلاك الطاقة: < 60 واط طاقة الشاشة الإجمالية (تشمل وحدة LAN)

المواد المادية والتركيب

• المرفق: RJ45 (8P8C)
• كابل: كابل إيثيرنت من الفئة 5e (Cat5e) أو أفضل
• قطاع الشبكة: يجب أن يكون جهاز الكمبيوتر / الخادم المراقب والمراقب علىنفس شريحة الشبكة المحلية(لا توجيه عبر الشبكات الفرعية افتراضيًا)

الملاحظات الرئيسية

• الشبكة المحليةالترقية الاختيارية (الاختيار J70)؛ ليست قياسية على وحدات FM20/FM30 الأساسية.
• نصف مزدوج ثابت 10 Mbps: يجب إجبار منفذ تبديل الشبكة يدويًا على 10 Mbps / نصف مزدوج (تم تعطيل التفاوض التلقائي) لتجنب مشاكل الرابط.
