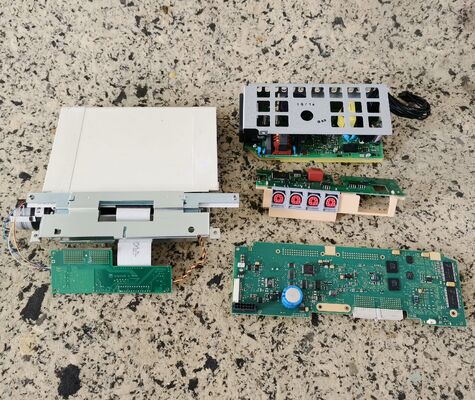

M2705-66510 /M2703-66450 فيليب FM20 FM30 لوحة أم لجهاز مراقبة الجنين
تفاصيل المنتج:
| مكان المنشأ: | إبداعي |
| اسم العلامة التجارية: | philip |
| رقم الموديل: | FM20 FM30 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | Negotiation, pls contact me |
| تفاصيل التغليف: | علبة كرتون |
| وقت التسليم: | في غضون 1-2 أيام عمل بعد تأكيد الدفع |
| شروط الدفع: | / تي تي، ويسترن يونيون |
| القدرة على العرض: | 10 |
|
معلومات تفصيلية |
|||
| ب.ن: | M2705-66510 /M2703-66450 | نموذج: | FM20 FM30 |
|---|---|---|---|
| الأجهزة: | المعدات الطبية | حالة: | جيد |
| ضمان: | 3 أشهر | ||
| إبراز: | لوحة أم لجهاز مراقبة الجنين فيليب FM20,قطعة غيار لجهاز مراقبة الجنين فيليب FM30,لوحة أم لجهاز مراقبة الجنين مع ضمان,Philip FM30 fetal monitor replacement part,fetal monitor mainboard with warranty |
||
منتوج وصف

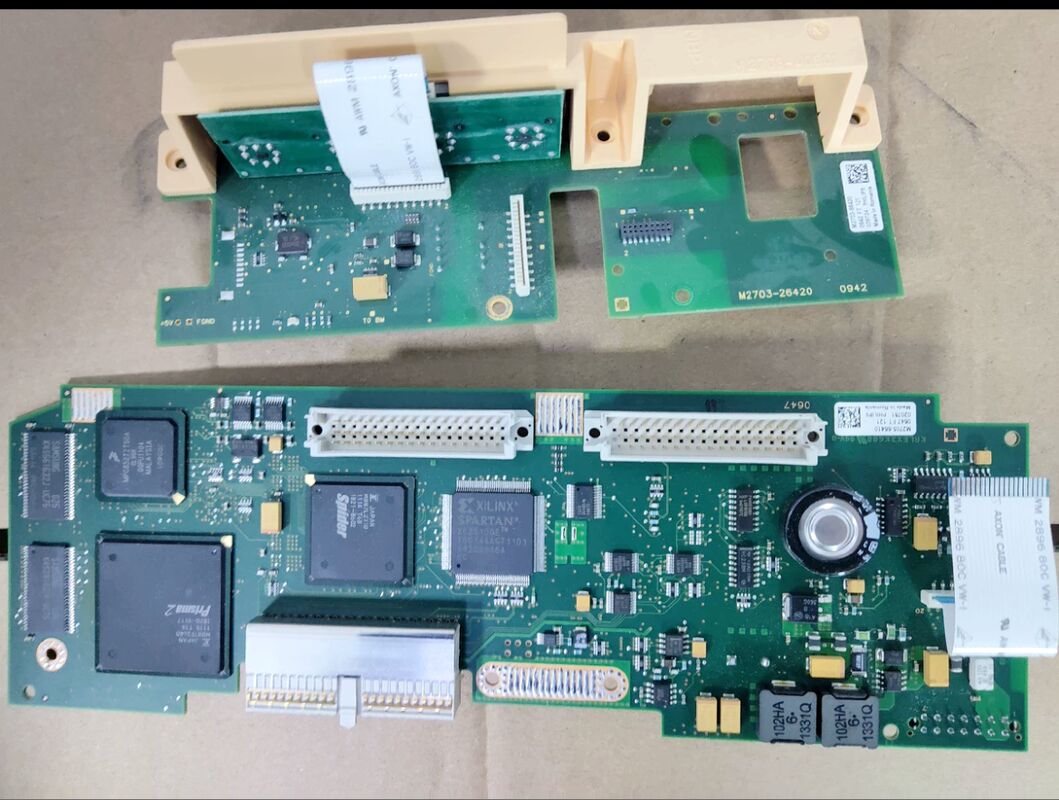

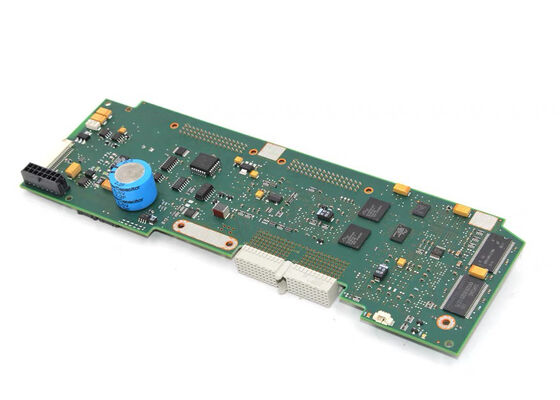

M2705-66510 /M2703-66450 فيليب FM20 FM30 لوحة رئيسية لمراقبة الجنين
1. لوحة وحدة المعالجة المركزية الرئيسية (نواة اللوحة الرئيسية)
- رقم القطعة: M2703-66450 (يُشار إليها أيضًا باسم M2705-66510)
- نواة وحدة المعالجة المركزية: معالج RISC مدمج 32 بت (درجة طبية، نظام تشغيل في الوقت الفعلي)
- سرعة الساعة: 200 ميجاهرتز (نموذجي)
- الذاكرة:
- فلاش: 128 ميجابايت (برنامج ثابت، معايرة، إعدادات مسبقة للمستخدم)
- ذاكرة الوصول العشوائي: 64 ميجابايت (بيانات في الوقت الفعلي، موجات، مخازن اتجاهية)
- تخزين البيانات: بيانات اتجاه الجنين/الأم لمدة 72 ساعة؛ 800 سجل NIBP
- نظام التشغيل المدمج: نظام تشغيل في الوقت الفعلي خاص بـ Philip (RTOS) للأجهزة الطبية
- معالجة الإشارات الرقمية (DSP):
- معالجة إشارة FHR (الموجات فوق الصوتية): 50-240 نبضة في الدقيقة، دقة ± 2 نبضة في الدقيقة
- تكييف إشارة TOCO (انقباض الرحم): 0-100 وحدة TOCO
- Smart Pulse™: اكتشاف تطابق القنوات المتقاطعة (FHR مقابل نبض الأم)
2. لوحة رئيس ناقل النظام (مركز التحكم في النظام والإدخال/الإخراج)
- رقم القطعة: M2703-66460
- ناقل النظام: ناقل CAN (معيار الأجهزة الطبية) + إدخال/إخراج متوازي/رقمي
- إدارة الطاقة:
- الإدخال: 100-240 فولت تيار متردد، 50/60 هرتز؛ 24 فولت تيار مستمر (بطارية احتياطية)
- الإخراج: 5 فولت تيار مستمر (منطق)، ± 12 فولت تيار مستمر (تناظري)، 24 فولت تيار مستمر (طابعة/محولات)
- حماية من الجهد الزائد/التيار الزائد/التفريغ الكهروستاتيكي (متوافق مع IEC 60601-1)
- منافذ الواجهة (على اللوحة + التوسعة):
- الجنين: منفذان للموجات فوق الصوتية (US)، منفذ TOCO واحد، إدخال حركة الجنين
- الأم (اختياري): 3 أسلاك MECG، SpO₂، NIBP
- الطابعة: واجهة رأس طباعة حراري (150 مم، 8 نقاط/مم)
- الشاشة: شاشة TFT LCD مقاس 6.5 بوصة (800 × 480) + وحدة تحكم بشاشة لمس (اختياري)
- البيانات/التحكم: USB 2.0، LAN (Ethernet)، RS-232، PS/2، مرحل نداء الممرضة
3. مواصفات رئيسية للوحة الرئيسية المدمجة (وحدة المعالجة المركزية + رئيس الناقل)
- الهندسة المعمارية: مكدس لوحتين (وحدة المعالجة المركزية + رئيس الناقل)، لوحة PCB ذات 4 طبقات، مكونات طبية
- أبعاد لوحة PCB: حوالي 220 × 180 مم (لكل لوحة)
- درجة حرارة التشغيل: +5 درجة مئوية إلى +45 درجة مئوية
- درجة حرارة التخزين: -20 درجة مئوية إلى +60 درجة مئوية
- الرطوبة: 10-95% رطوبة نسبية (غير متكثفة)
- الامتثال: IEC 60601-1، IEC 60601-2-37، EN 60601-1
- العمر الافتراضي: ≥ 5 سنوات (استخدام سريري)؛ مصمم للتشغيل المستمر على مدار الساعة طوال أيام الأسبوع
4. دوائر فرعية حرجة على اللوحة
- واجهة الموجات فوق الصوتية الأمامية: موجة نبضية 1 ميجاهرتز، دعم محول 9 عناصر، IPX8
- واجهة TOCO الأمامية: مضخم جسر، خرج تناظري 0-5 فولت، ترشيح الضوضاء
- MECG (اختياري): 3 أسلاك، نطاق ترددي 0.05-100 هرتز، مرشح شق 50/60 هرتز
- SpO₂ (اختياري): Philip FAST SpO₂، خوارزمية مضادة للحركة/ضعف التروية
- NIBP (اختياري): طريقة قياس الضغط التذبذبي، 60-240 ملم زئبق انقباضي، 30-180 ملم زئبق انبساطي
