P/N: M2703-26420 / M2703-66420 فيلب أفالون FM20/FM30 لوحة واجهة
تفاصيل المنتج:
| مكان المنشأ: | إبداعي |
| اسم العلامة التجارية: | PHILIP |
| رقم الموديل: | FM20 /FM30 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | Negotiation, pls contact me |
| تفاصيل التغليف: | علبة كرتون |
| وقت التسليم: | في غضون 1-2 أيام عمل بعد تأكيد الدفع |
| شروط الدفع: | / تي تي، ويسترن يونيون |
| القدرة على العرض: | 10 |
|
معلومات تفصيلية |
|||
| ب.ن: | M2703-26420 / M2703-66420 | نموذج: | FM20 FM30 |
|---|---|---|---|
| ضمان: | 90 يوما | حالة: | ممتاز |
| الأجهزة: | المعدات الطبية | ||
| إبراز: | لوحة واجهة فيليب أفالون FM20 FM30,لوحة واجهة مراقبة الجنين M2703,لوحة واجهة استبدال FM20 FM30,Fetal monitor interface board M2703,FM20 FM30 replacement interface board |
||
منتوج وصف

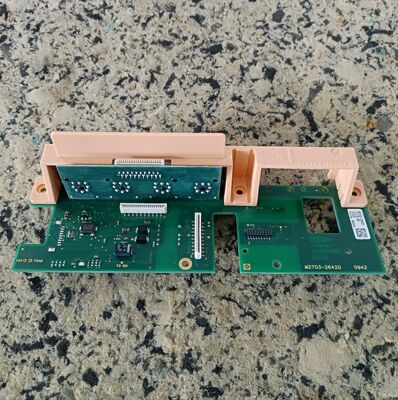

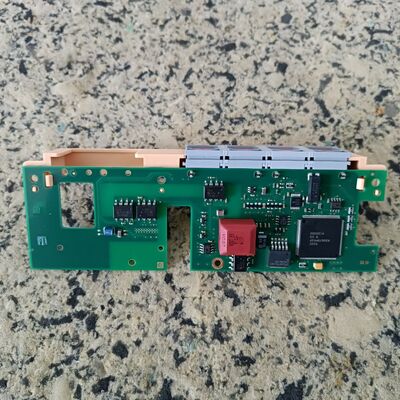

لوحة واجهة فيليب أفالون FM20/FM30 (P/N: M2703-26420 / M2703-66420)
المعروف أيضا باسم: لوحة الاتصال / لوحة جاك / لوحة المكيف
1معلومات أساسية
- رقم الجزء الرسمي: M2703-26420 (يشار إليها أيضًا باسم M2703-66420)
- أجهزة متوافقة: فيليب أفالون FM20 (M2702A) ، FM30 (M2703A) أجهزة مراقبة الجنين
- الوظيفة: واجهة الدخول والخروج الأمامية ولوحة تحويل الإشارات؛ توجيه إشارات المحول إلى اللوحة الرئيسية
- أبعاد اللوحة: ~ 190 ملم × 85 ملم
- طبقات PCB: أربع طبقات، FR-4 الطبية

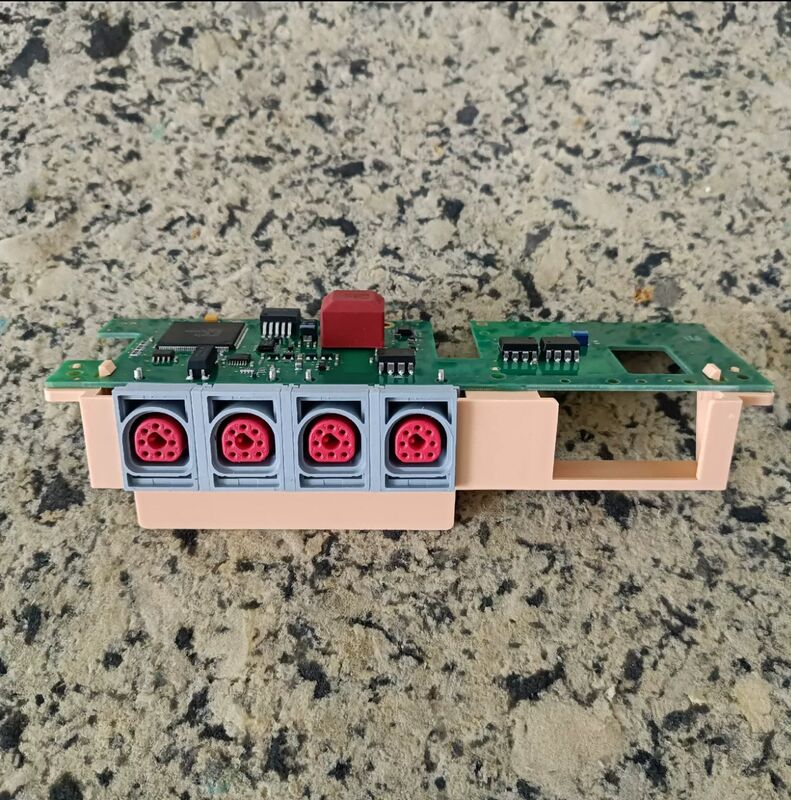

2الموصلات الخارجية (اللوحة الأمامية)
| المرفق | النوع | الوظيفة |
|---|---|---|
| US1 / US2 | أحمر ثمانية دبوس | محولات الموجات فوق الصوتية المزدوجة (FHR) |
| توكو | أحمر 6 دبوس | مقياس الدينامومتر (تقلص الرحم) |
| MECG | أحمر 5 دبوس | إدخال ECG للأم |
| حركة الجنين | 3 دبوسات | مؤشر حركة الجنين الخارجي |
| الممرضة تتصل | 2 دبوس | مخرج إرسال الإنذار |
3واجهات داخلية (للوحة الرئيسية)
- رابط اللوحة الرئيسية: كابل مسطح من 50 دبوس (إلى M2703-66450 بطاقة وحدة المعالجة المركزية الرئيسية)
- إدخال الطاقة: 24 VDC ± 10٪، 5 VDC ± 5٪ (من لوحة رئيسية الحافلة)
- خطوط الإشارة: التناظرية (US/TOCO/MECG) + الرقمية (ID/تحكم) + الطاقة
- العزلة: العزل الطبية (2500 Vrms) بين دوائر المريض والنظام
4المواصفات الكهربائية
- الموجات فوق الصوتية (الولايات المتحدة) المدخل:
- التردد: 1 ميغا هرتز دوبلر النبض
- حساسية المدخلات: 10 μVpp ̇ 500 mVpp
- المكاسب: قابل للتعديل بواسطة البرنامج 0 ¢ 60 ديسيبل
- مدخلات TOCO:
- مكبر الجسر، نطاق التناظرية 0 ̊5 فولت
- الحساسية: 2 mV/وحدة TOCO
- المرشح: 0.05 ∼ 10 هرتز
- مدخل MECG:
- 3-رصاص، عرض النطاق الترددي 0.05-100 هرتز
- 50/60 هرتز مرشح الشق
- عائق المدخل: > 10 MΩ
5البيئة والموثوقية
- درجة حرارة التشغيل: +5°C إلى +45°C
- درجة حرارة تخزين: -20 درجة مئوية إلى +60 درجة مئوية
- الرطوبة: 10 ٪ 95٪ RH (غير مكثف)
- الامتثال: IEC 60601-1، IEC 60601-2-37 (سلامة الأجهزة الطبية)
- طول الحياة: ≥ 5 سنوات (24/7 استخدام سريري)
- حماية ESD: ± 15 كيلو فولت (الهواء) ، ± 8 كيلو فولت (التواصل)
6الخصائص الرئيسية
- التعرف الذكي على المحول: يكتشف نوع المحول المتصل (US/TOCO/MECG)
- تعدد الإشارات: التبديلات بين الإشارات الأمريكية المزدوجة والمسارات إلى DSP
- الحماية من الفولتشة الزائدة/التيار الزائد: حماية اللوحة الرئيسية من أخطاء المحول
- مؤشرات حالة LED: الطاقة، قفل الإشارة، الكشف عن المحول
تريد أن تعرف المزيد من التفاصيل حول هذا المنتج
