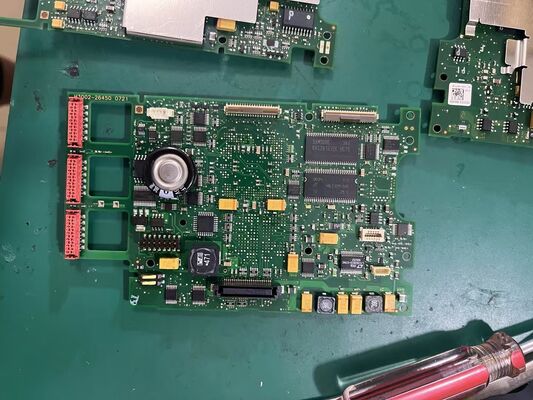

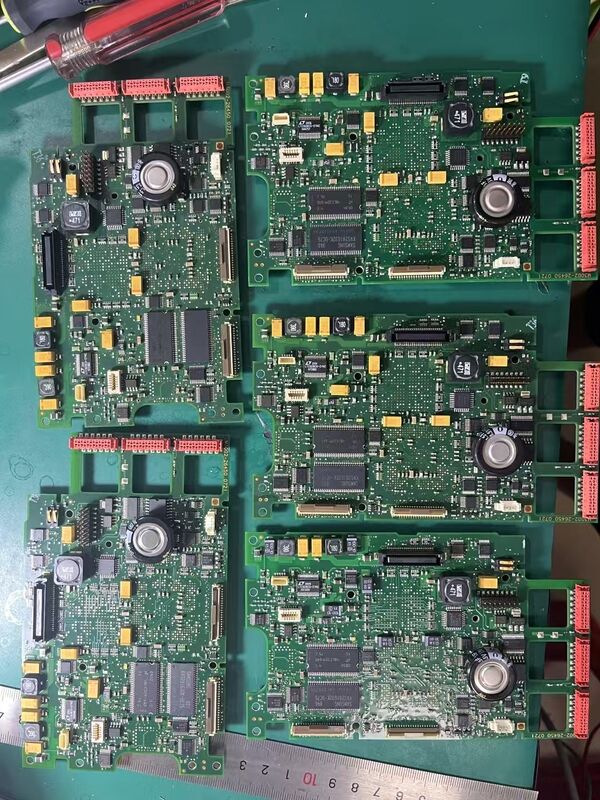

PHILIP MP2/X2 الشاشة الرئيسية PN M3002-26450

PHILIP MP2/X2 الشاشة الرئيسية PN M3002-26450

الدور: لوحة الدوائر الرئيسية (لوحة النظام) لمشاشات IntelliVue MP2 / X2 المضيفة ؛ تتعامل مع معالجة النظام وتوزيع الطاقة ودفع الشاشة وتجميع الواجهة. ليست وحدة قياس ،ليس لوحة إمدادات الطاقةليس لوحة لوحة المفاتيح

تعريف OEM: PN M3002-26450 (فيليب يستخدم هذا PN كمكافئ REF في نظام الخدمة). شقيقات الأسرة: M3002-68550 (النسخة 1 ، الوحدات المبكرة) ، M3002-26470 ، الخ

مضيفات متوافقة:

• IntelliVue MP2 M8102A

• IntelliVue X2 M8002A (يتم استخدامه بشكل مستقل كمراقب نقل أو كوحدة قياس متعددة MMS)

الحد الأقصى للرقم التسلسلي: M3002-68550 تناسب وحدات مبكرة مع SN < DE315XXXXXM3002-26450 هي النسخة الأخيرة، عادة SN DE315xxxxx وما فوق. تحقق من الرقم التسلسلي للشاشة ومراجعة البرامج قبل تبادل إصدارات ‬ ليست متوافقة بشكل أعمى.

بنية الطاقة (وفقاً لدليل الخدمة): تخطيط الطاقة خطوات MSL مدخل DC 3660 فولت إلى أسفل16 فولت DCللوحة الرئيسية ؛ ثم يستخرج اللوحة الرئيسية العديد من السكك الحديدية الداخلية.3.6 فولت DC(مصدر طاقة النظام أو البطارية الداخلية).

وظائف على متن الطائرة:

• 3.5" TFT touchscreen driver (QVGA 320×240, ما يصل إلى 3 أشكال موجة حية)

• تجميع بيانات القياس المدمجة (ECG/Resp/SpO2/NBP؛ CO2/IBP/Temp/12-lead اختياري)

• لمسة + التعامل مع المدخلات المفتاح الصلب، منطق الإنذار، تخزين التوجه

• شبكة LAN سلكية (شبكة فيليب السريرية) + محول 802.11 الاختياري + SRR (راديو المدى القصير)

• إشارة التحكم في شحن البطارية القابلة لإعادة الشحن الداخلية / تفريغها (البطارية نفسها تقع في حجرة البطارية)

الواجهات الرئيسية/المتصلات: وصلة MSL ، كابل عرض مرن ، وحدة تحكم لمسة ، ربط بين لوحة الطاقة ، حافلة المعلمات المدمجة ، منفذ وحدة لاسلكية ، تغذية هوائي SRR ، حامل خلية احتياطي RTC

السلامة/التصنيف: لوحة منطقية غير متصلة بالمرضى ؛ تصنيف CF النوع يأتي من نهاية القياس الأمامية. الملحقات الطبية الحساسة لـ ESD.

الجسدي: لا توجد أبعاد مستقلة منشورة (جزء OEM مثبت) ؛ فئة وزن الشحن / إصلاح / إصلاح ~ 0.3~0.5 كجم مع عبوة ESD.

رسم خرائط الفشل: دليل الخدمة "تحقق من اللوحة الرئيسية 2" يشير INOP إلى هذا اللوحة (أو اللوحة الرئيسية الثانية) الشذوذ.
