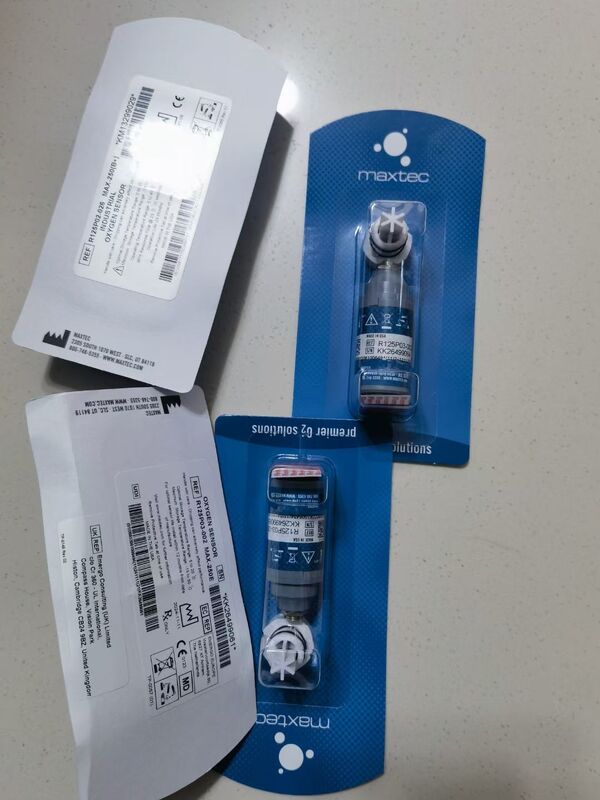

مستشعر الأكسجين Maxtec REF:25P03-002 MAX-205E

الهوية

• العلامة التجارية: ماكستك (الولايات المتحدة الأمريكية)

•

• الموديل: MAX-250E

• المرجع / رقم القطعة: R125P03-002 (يُختصر عادةً إلى 25P03-002 أو يُدرج كـ 0110429)

• النوع: مستشعر أكسجين جلفاني (خلية كهروكيميائية، غير مضخة)

• الإلكتروليت: تركيبة حمض ضعيف مملوكة (مقاومة لـ CO₂، CO، NOx — متفوقة على خلايا KOH التقليدية)

• بلد المنشأ: صنع في الولايات المتحدة الأمريكية

• ضمان الرف: 24 شهرًا (عمر التخزين، وليس عمر التشغيل بالطاقة)

الكهرباء والأداء

• نطاق القياس: 0 – 100 % O₂

• إشارة الخرج: 10.0 – 15.5 ملي فولت (في الهواء @ 21% O₂ ≈ 2.1–3.3 ملي فولت)

• الانحراف الصفري: ≤ 0.50 ملي فولت (في 100% N₂، تعرض لمدة 5 دقائق)

• الخطية: ±1.0% من المقياس الكامل

• زمن الاستجابة (T90): ≤ 15 ثانية عند 23 ± 2 درجة مئوية

• خطأ تعويض درجة الحرارة: < ±3.0% (15–40 درجة مئوية)

• العمر المتوقع: > 1,500,000 %O₂·ساعة (نظريًا ≈ 8 سنوات في الهواء؛ الاستهلاك الفعلي بالساعات التي تعمل بالطاقة)

• الحمل الموصى به: > 1 ميجا أوم

• الامتثال للتداخل: EN ISO 80601-2-55 (غير حساس لـ CO₂، CO، NOx)

البيئة

• درجة حرارة التشغيل: 5 – 40 درجة مئوية

• درجة حرارة التخزين: -15 – 50 درجة مئوية (الملصق يوصي بـ 5 – 25 درجة مئوية)

• الرطوبة: 5 – 95 % RH، غير متكثف

• الضغط: ~0.5 – 1.5 ضغط جوي

الميكانيكا والواجهة

• الجسم: مسبار أسطواني، Ø ≈ 0.9 سم، طول ≈ 5.74 سم

• منفذ الغاز: M16 × 1 خيط (مدخل أخذ عينات جانبي)

• الموصل الكهربائي: مقبس هاتف أحادي 3.5 مم (الطرف موجب، الغلاف سالب، سلكان)

• الوزن: ≈ 50 جرام (صافي)

مراجع OEM المباشرة

• Analytical Industries: PSR-11-917-J1

• CareFusion / Viasys: Sentry Blender 66045

• Covidien Newport: E360 / HT70 / e500

• Fluke: VT Mobile

• Mercury Medical: 10-103-08

• Pacifitech: PT-25A

• Teledyne: R29MED (C-70592)

• عائلة Maxtec: MaxO2+AE, OM-25AE, OM-25ME, MaxBlend, MaxVenturi

التطبيقات النموذجية

• أجهزة التنفس الصناعي (Bird, Newport, إلخ.)

• آلات التخدير (مراقبة FiO₂)

• خلاطات الهواء والأكسجين

• أجهزة تحليل الأكسجين المحمولة (مثل، مسبار خارجي MaxO2+AE)

⚠️ ملاحظة الطلب: حدد دائمًا “Maxtec MAX-250E, REF R125P03-002 (25P03-002)”. “MAX-205E” هو خطأ مطبعي — MAX205E هو شريحة إرسال واستقبال Maxim RS-232، غير مرتبطة بخلايا O₂. الخرج 10.0–15.5 ملي فولت هي قيمة MAX-250E؛ يجب عدم خلط خلايا سلسلة OM القديمة ذات التصنيف 8.5–13.5 ملي فولت.
