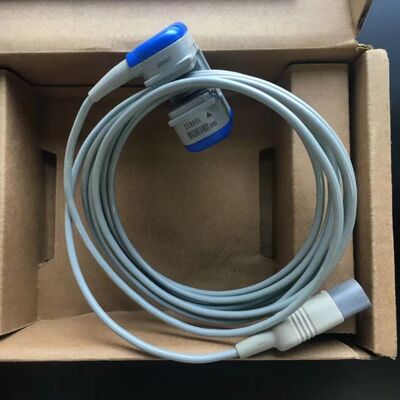

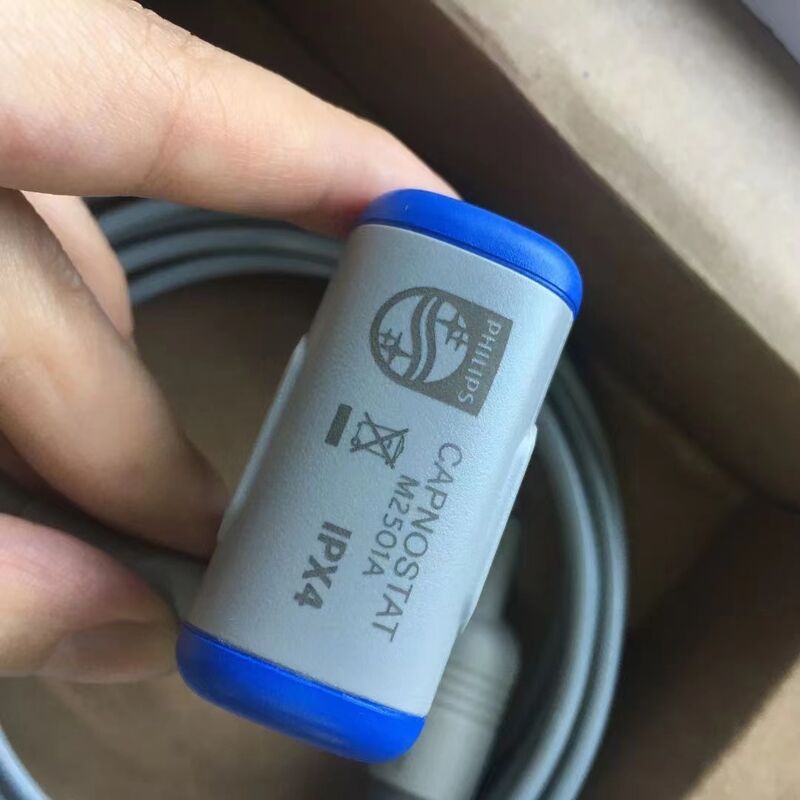

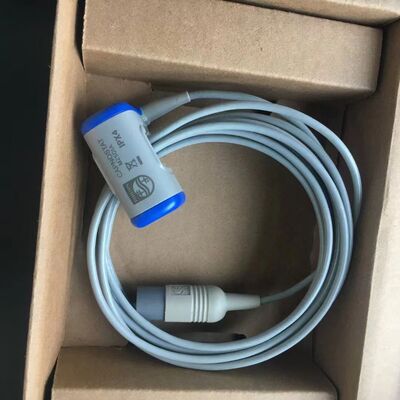

M2501A مستشعر ثاني أكسيد الكربون الرئيسي

معلومات أساسية

• رقم الجزء: M2501A
• مبدأ القياس: طيف امتصاص الأشعة تحت الحمراء السائد
• نماذج قابلة للتطبيق: وحدات شاشة MP2, MP5, MP20, MP30, MP40, MP50, MP60, MP70, MP80, MP90, M3002A, M3014A

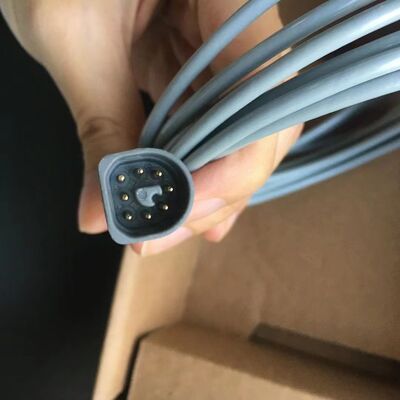

• الاتصال: الاتصال الدائري ذو 8 أعواد

أداء القياس

• نطاق قياس ثاني أكسيد الكربون: 0 ∼ 150 mmHg (0 ∼ 20 kPa)
• الدقة (في 25 درجة مئوية):
  • 0·40 mmHg: ±2 mmHg
  • 4170 mmHg: ± 5٪ من القراءة
  • 71~100 mmHg: ± 8% من القراءة
  • 101~150 mmHg: ± 10% من القراءة
• القرار:
  • 0 ≈ 59 ملم زئبق: 0.1 ملم زئبق
  • 60 ≈ 114 ملم زئبق: 0.25 ملم زئبق
• وقت الارتفاع: < 60 ميس (محول مجرى الهواء للبالغين / الأطفال)
• نطاق معدل التنفس: 2 ٪ 150 ب / م؛ الدقة: ± 1 ب / م
• الاستقرار:
  • الانجراف على المدى القصير: ≤0.8 mmHg خلال 4 ساعات
  • أداء طويل الأمد: يحافظ على الدقة ضمن المواصفات لمدة 120 ساعة
• وقت التسخين (على درجة حرارة 25 درجة مئوية): مخرج شكل الموجة < 15 ثانية ؛ عملية المواصفات الكاملة ≤ 2 دقيقة

التعويض والمعايرة

• تعويض الضغط: 400~800 mmHg (أتوماتيكي)
• تعويض الغاز: O2، N2O، He (اختياري)
• المعايرة: لا حاجة إلى معايرة روتينية ؛ 15 ثانية معايرة صفر مطلوبة بعد استبدال محول مجرى الهواء

المواصفات الفيزيائية والبيئية

• الأبعاد (المستشعر): حوالي 33 × 48 × 23 مم (H × W × D)
• الوزن: < 25 غرام (باستثناء الكابلات)
• طول الكابل القياسي: 3 م (9.8 قدم)
• درجة حرارة التشغيل: 0°C ~ 45°C
• رطوبة العمل: 10٪ ~ 90٪ RH ، غير مكثفة
• درجة حرارة التخزين: -40°C ~ 70°C
• رطوبة التخزين: < 90% RH ، غير مكثفة
• حماية الدخول: IPX4 (ضد البقع)
• مقاومة السقوط: يتحمل سقوط 1.8 متر على أرضية البلاط (حالة تشغيلية)
• مادة: خالية من اللاتكس
