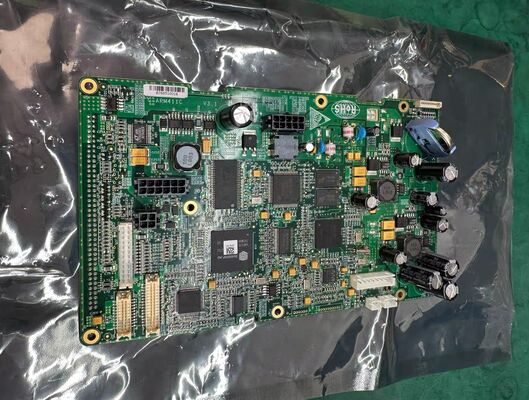

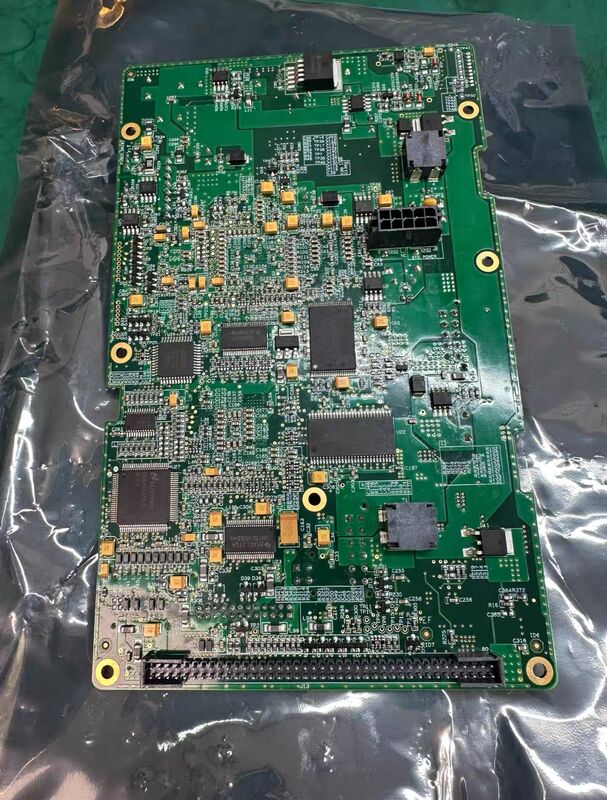

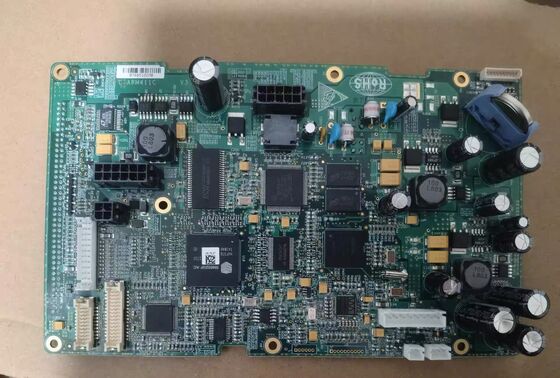

لوحة أم GOLDWAY G60 P/N 453564288752 لدمج الأجهزة الإلكترونية

  لوحة الأم GOLDWAY G60 رقم القطعة 453564288752

1. تعريف النواة والمعلومات الأساسية

• الموديل:  لوحة الأم G60 (Philip Goldway)
• رقم القطعة (P/N): 453564288752 (لوحة الأم الأصلية)
• الفئة: لوحة الدوائر الرئيسية لجهاز مراقبة المرضى الطبي
• التوافق:  جهاز مراقبة المرضى السريري المعياري GOLDWAY G60
• الأبعاد: حوالي 14 × 10 × 8 سم
• الوزن الصافي: 0.65 كجم
• نوع اللوحة: لوحة دوائر مطبوعة متعددة الطبقات، تصميم توسيع معياري

2. المواصفات الكهربائية ومواصفات الطاقة

• واجهة إدخال الطاقة: مدمجة مع وحدة طاقة المضيف، الإدخال: 100-240 فولت تيار متردد، 50/60 هرتز، 1.5 أمبير
• خرج الطاقة على اللوحة: خرج تيار مستمر ثابت للوحدات الطرفية والملحقات (12 فولت، 5 فولت، 3.3 فولت)
• إدارة الطاقة: حماية من الجهد الزائد، التيار الزائد، الدائرة القصيرة، والتفريغ الكهروستاتيكي (ESD)
• استهلاك طاقة الاستعداد: < 5 واط

3. واجهات الاتصال والتوسيع

• واجهة الشبكة: 1 × جيجابت إيثرنت (LAN) لبروتوكول HL7، نظام المراقبة المركزي (UT4800) والشبكات بين الأسرّة
• واجهات الأجهزة الطرفية: 2 × USB 2.0، 1 × VGA (خرج شاشة خارجي)، 1 × منفذ نداء الممرضة، 1 × منفذ تسلسلي RS232
• فتحات توسيع الوحدات: 5 × فتحات وحدات مخصصة لوحدات المعلمات القابلة للتوصيل والتشغيل (ECG/SpO₂/NIBP/IBP/etCO₂/12-Lead ECG/CO/Multigas)
• واجهة الإنذار: دائرة تحكم مدمجة للإنذار المرئي/الصوتي

4. تخزين البيانات ومعالجتها

• الذاكرة على اللوحة: 8 جيجابايت تخزين فلاش + 2 جيجابايت ذاكرة وصول عشوائي DDR3
• تخزين بيانات الاتجاه: ما يصل إلى 2400 ساعة من بيانات الاتجاه متعددة المعلمات
• تخزين الموجات: تسجيل موجات ECG كاملة لمدة 240 دقيقة
• سجل أحداث الإنذار: يخزن ما يصل إلى 500 حدث إنذار وسجلات تشغيل المستخدم
• المعالجة في الوقت الفعلي: وحدة تحكم دقيقة عالية السرعة لمعالجة وتحليل إشارات ECG/Resp/SpO₂/NIBP

5. معلمات المراقبة المدعومة والأداء

• المعلمات القياسية المدعومة:
  • ECG (3/5-Lead، 12-Lead اختياري): تحليل مقطع ST، اكتشاف عدم انتظام ضربات القلب، التعرف على منظم ضربات القلب، نطاق معدل ضربات القلب 15-300 نبضة في الدقيقة، الدقة ±1% أو ±2 نبضة في الدقيقة
  • SpO₂ (Philip FAST-SpO₂): النطاق 0-100%، الدقة ±2% (نطاق 70-100%)، معدل النبض 20-250 نبضة في الدقيقة
  • NIBP: طريقة قياس الضغط التذبذبي، الدقة ±5 مم زئبق (±0.7 كيلو باسكال)، أوضاع البالغين/الأطفال/حديثي الولادة
  • RESP: طريقة المقاومة، معدل التنفس 5-120 نبضة في الدقيقة، الدقة ±2 نبضة في الدقيقة
  • TEMP مزدوج القناة: النطاق 0-50 درجة مئوية، الدقة ±0.1 درجة مئوية

• المعلمات الموسعة الاختيارية: IBP مزدوج، etCO₂ (Microstream)، ناتج القلب (CO)، مراقبة الغازات المتعددة

6. معايير الامتثال والسلامة

• شهادة السلامة: IEC 60601-1:2005+AMD1:2012، IEC 60601-1-2:2014
• إدارة الجودة: ISO 9001، ISO 13485، CE (MDR 2017/745)، متوافق مع FDA
• الامتثال الكهرومغناطيسي (EMC): IEC 60601-1-2:2014 (الحصانة والانبعاثات الكهرومغناطيسية)
• التصنيف البيئي: IPX1 (مقاوم للتقطير)، درجة حرارة التشغيل 10-35 درجة مئوية، درجة حرارة التخزين -20-60 درجة مئوية

7. ملاحظات الصيانة والخدمة

• الضمان: 90 يومًا للوحدة الجديدة/الأصلية
• متطلبات الاستبدال: يجب أن يتطابق مع رقم القطعة 453564288752 للتوافق الكامل
• المعايرة: إعادة معايرة جميع وحدات المعلمات بعد استبدال اللوحة الأم
• حماية ESD: مطلوب التعامل الصارم ضد ESD أثناء التركيب/الإصلاح
• التخزين: بيئة جافة وخالية من الغبار (رطوبة نسبية 30-75%)
