نيهون كوهدن Bsm2301 لوحة الطاقة U550013B / U550013C
تفاصيل المنتج:
| مكان المنشأ: | إبداعي |
| اسم العلامة التجارية: | nihon kohden |
| رقم الموديل: | bsm2301 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | Negotiation, pls contact me |
| تفاصيل التغليف: | علبة كرتون |
| وقت التسليم: | في غضون 1-2 أيام عمل بعد تأكيد الدفع |
| شروط الدفع: | / تي تي، ويسترن يونيون |
| القدرة على العرض: | 10 |
|
معلومات تفصيلية |
|||
| ماركة: | نيهون كوهدن | نموذج: | bsm2301 |
|---|---|---|---|
| ب.ن: | U550013B / U550013C | ضمان: | 3 أشهر |
| price: | NEGOTIABLE | ||
| إبراز: | لوحة الطاقة U550013C,لوحة الطاقة bsm2301,bsm2301 power board |
||
منتوج وصف

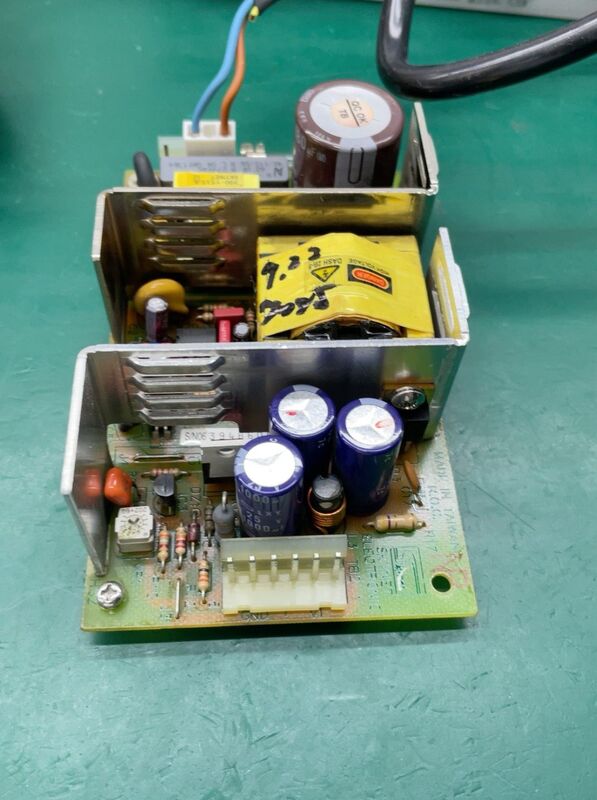

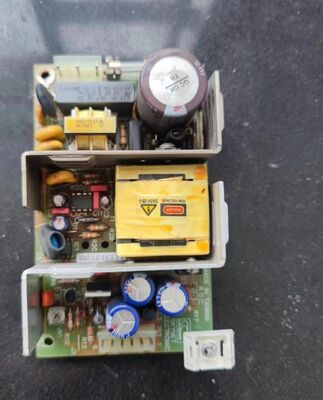

PN:U550013B / U550013C نيهون كوهدن bsm2301 لوحة الطاقة
العلامة التجاريةنيهون كوهدنالنموذج المطبق: BSM-2301A/C/Kرقم الجزء: U550013B / U550013C (وحدة إمدادات الطاقة)
1معايير المدخلات الأساسية
- الجهد المدخل من التيار المتردد: 100240 VAC ± 10٪ ، التبديل التلقائي
- تردد مدخل التيار المتردد: 50/60 هرتز ± 2%
- تيار المدخل: ماكس 1.0 A @ 100 VAC
- استهلاك الطاقة: وضع التيار المتردد: 70 فا أقصى؛ وضع البطارية: 40 واط أقصى
- فيوز: مدمج في 2 A / 250 VAC فيوز بطيئة النفخة (مدخل التيار المتردد)
- مدخل البطارية: 10.8 ∙ 15.0 VDC (حزمة بطاريات Ni-MH قابلة لإعادة الشحن ، 10HR-4 / 3FAUC-NK)
2معايير الخروج المباشرة (لوحة الطاقة الرئيسية)
| قناة الخروج | الجهد | التصنيف الحالي | الحمل والوظيفة |
|---|---|---|---|
| +15 VDC | +15.0 فولت ± 5% | 3.0 على الأكثر | النظام الرئيسي، الدوائر التناظرية، الإضاءة الخلفية، وحدات NIBP/IBP |
| +5 VDC | +5.0 فولت ± 3% | 2.5 على الأكثر | المنطق الرقمي، وحدة المعالجة المركزية، الشاشة اللمسية، وحدات الواجهة |
| +3.3 VDC | +3.3 فولت ± 3% | 1.5 على الأكثر | وحدة التشغيل المتردد، والذاكرة، ودوائر الاتصال (DC-DC محولة من +15 فولت) |
| -5 VDC | -5.0 فولت ± 5٪ | 0.5 على الأكثر | تكييف الإشارة التناظرية (ECG/Resp) |
| +6 VDC | +6.0 فولت ± 5٪ | 1.0 على الأكثر | وحدة التسجيل الاختيارية (WS-231P) |
3المواصفات الفيزيائية والبيئية
- أبعاد اللوحة: حوالي 150 × 100 × 35 مم (L × W × H)
- الوزن: حوالي 0.45 كجم
- درجة حرارة العمل: 0 °C إلى +40 °C
- درجة حرارة التخزين: -20 °C إلى +60 °C
- الرطوبة النسبية: 30٪ ٪ 85٪ RH (غير مكثف)
- الارتفاع: التشغيل: -500 م إلى 3000 م ؛ التخزين: -500 م إلى 13100 م
4ميزات الحماية والسلامة
- الحماية من الفولتاج الزائد (OVP): أجهزة التشغيل عند >16.5 فولت (+15 فولت) ، >5.5 فولت (+5 فولت)
- الحماية من التيار الزائد (OCP): إيقاف التشغيل التلقائي عند زيادة التيار لجميع المخارج
- حماية الدوائر القصيرة (SCP): الحد من التيار التراجع ، الاسترداد التلقائي
- التوتر العازل: 4000 VAC (مدخل إلى مخرج ، درجة طبية)
- تيار التسرب: < 100 μA (تسرب المريض ، يلبي معيار IEC 60601-1)
- الامتثال للمخاطر الإلكترونية: IEC 60601-1-2 ، EN 55011 الفئة B (الانبعاثات)
5التحكم والواجهة
- تحكم الطاقة: إدارة الطاقة المتكاملة MCU، AC / بطارية التبديل التلقائي
- شحن البطارية: الشحنة الطبيعية: 370 mA (16 ساعة كحد أقصى) ؛ شحنة التسرب: 370 mA (فاصل 1.2s / 1min)
- أجهزة الاتصال:
- CN401: الخروج الرئيسي إلى لوحة MAIN (+15V، +5V، GND، إشارات التحكم)
- مدخل التيار المتردد: منفذ IEC C6 مع فيوز ومحطة الأرض
- ربط البطارية: CN1401 (10.815 دخول VDC)
6معايير الامتثال
- السلامة: IEC 60601-1:2005، IEC 60601-2-49 (السلامة الكهربائية الطبية)
- EMC: IEC 60601-1-2:2007، EN 60601-1-2
- الأداء: مواصفات شركة Nihon Kohden للخدمات الطبية الداخلية
الملاحظات الرئيسية
- يتم مشاركة هذه الوحدة مع سلسلة BSM-2303/2304/2351 (نفس مواصفات إنتاج الأساس).
- يتم توليد +3.3 فولت بواسطة محول DC-DC في الطائرة من مخرج +15 فولت الرئيسي.
