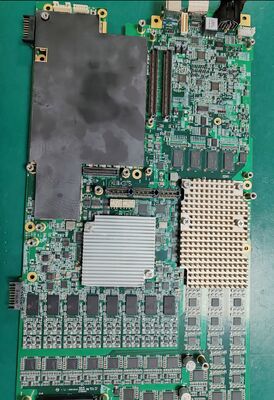

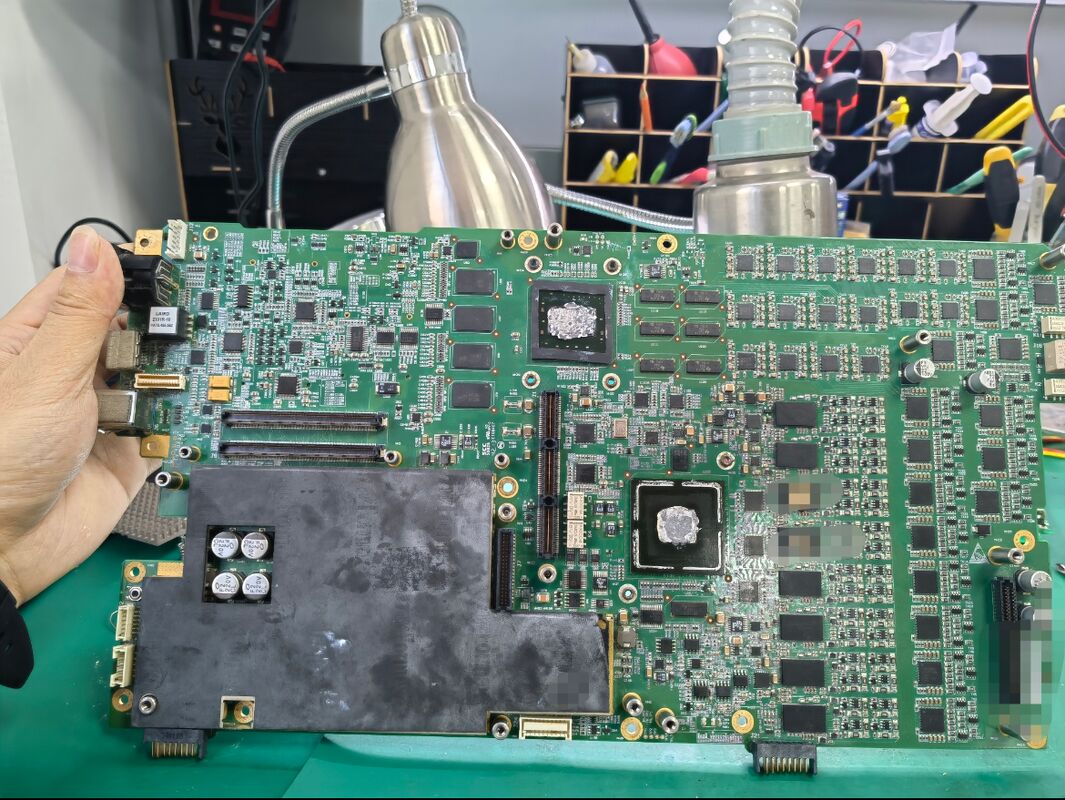

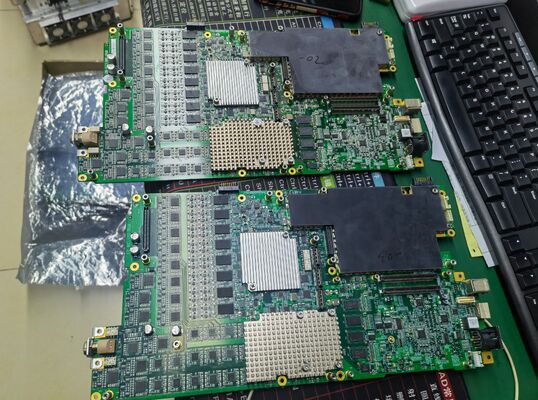

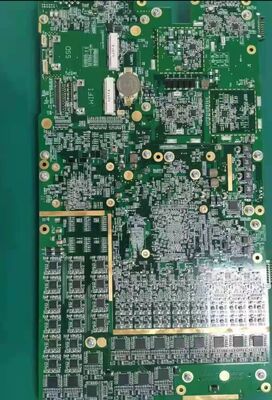

المواصفات الخاصة باللوح الرئيسي للموجات فوق الصوتية لـ Mindray M9

1النموذج الأساسي والهندسة المعمارية

• أرقام أجزاء اللوحة الرئيسية:
  • النسخة القياسية:115-023067-00
  • النسخة المتقدمة (M9GI/EDP):115-048333-00

• بنية المنصة:منصة التصوير المتوازية متعددة القنوات mQuadro(هندسة معالجة الموجات فوق الصوتية الخاصة بـ (ميندراي)
• وحدات على متن الطائرة: الجانب الأمامي (TR FPGA) ، الخلفي (COME / PC Module) ، إدارة الطاقة (EC) ، مراقبة النظام (SM) ، PHV High-Voltage Board

2معالجة إشارات الجبهة (الموجات فوق الصوتية TX/RX Core)

• قنوات TX/RX:65128 قناة قابلة للتكوين
  • TR64 اللوحة الفرعية: الدعاماتتوسيع قناة 1 ¢ 64

• جهاز التحكم الرئيسي FPGA:الـ TRA FPGA(مراقب إرسال/استقبال بالموجات فوق الصوتية المخصصة)
• التشكيل المتعدد للأشعة: يصل إلى12 شعاعًا متوازيًا لكل حدث إرسال(تعظيم معدل الإطارات و القرار الزمني)
• واجهات المسبار:
  • 1 × منفذ المسبار الرئيسي (متوافق مع المصفوفة المرحلية ، الخطية ، المنحدرة ، المنحدرة الدقيقة)
  • يدعم 3T مسبار واحد البلور، واجهة مخصصة 4D / TEE


3معالجة الخلفية ووحدة النظام

• المعالج الأساسي: وحدة COME (وحدة الكمبيوتر، منصة دوبلر مخصصة)
• واجهات التخزين:
  • M.2 SSD: قياسي 128GB / 240GB (يمكن توسيعه)
  • فتحة M.2 WLAN لوحدة Wi-Fi

• عرض المخرجات:
  • المخرجات المباشرة لبرنامج EDP: 15.6 بوصة 1920×1080 شاشة LED
  • شاشة HDMI الخارجية: يدعم شاشة خارجية عالية الوضوح

• منافذ الدخول / الخروج الخارجية:
  • 2 × USB 3.0, Wi-Fi, DICOM Ethernet, ECG Trigger
  • واجهات إدارة الطاقة والمروحة والمفاتيح والبطاريات


4إدارة الطاقة والنظام

• إدارة الطاقة (EC): نظام التحكم في تشغيل / إيقاف، تنظيم الجهد، حماية من التيار الزائد / الجهد الزائد
• مراقبة النظام (SM): مراقبة الجهد في الوقت الحقيقي، سرعة المروحة، درجة الحرارة، حالة البطارية
• لوحة الجهد العالي PHV: يولد نبضات عالية الجهد قابلة للبرمجة لتحفيز المسبار

5التصوير والدعم الوظيفي

• الوضعيات المدعومة: B/M، Color Doppler، PW/CW، HPRF، TDI، Elastography، تصوير التباين
• المعالجة المتقدمة: iClear تخفيض الضوضاء التكيفية، iBeam المركبة المكانية، تركيب الترددات FCI، التصوير الهارموني للأنسجة THI
• معدل الإطار القصوى:1048 إطار ثانية(وضع الدوبلر / التدفق)
• عمق التصوير الأقصى:39 سم(المسبار الملتوي البطني)

6المادية والتوافق

• الأبعاد: تقريباً320 × 260 × 25 مم(اللوحة الرئيسية المحمولة)
• نماذج متوافقة: M9, M9CV, M9GI, M9T, M9Vet
• درجة حرارة العمل:0°40°C(على مستوى النظام)
